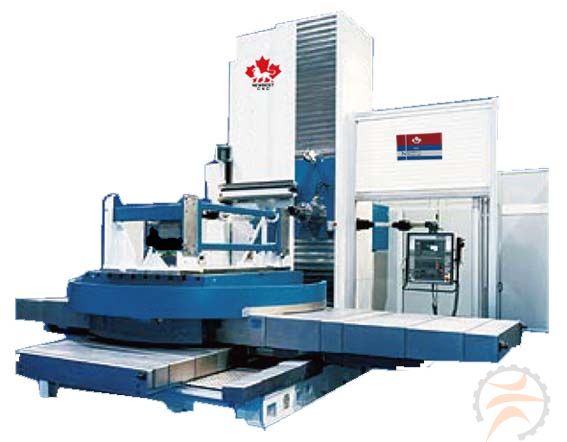

N BT6513數控臥式鏜銑加工中心系我公司在引進、消化、吸收日本具有國際領先同類機床先進技術的基礎上進行再創新的新一代CNC大型銑鏜床（鏜軸Φ130m m）產品；該產品工藝手段成熟，產品質量穩定。其技術指標和軟硬件配置均處于國際先進水平，是數控臥式鏜銑加工中心類的中高端產品。機床具有鏜削、銑削、鉆削（鉆擴鉸）、攻螺紋（剛性攻絲）、锪削等多種加工功能；六軸數控，任意四軸聯動，具備粗、精加工能力。機床的主軸箱由鏜軸、銑軸及其傳動件組成。主傳動系統采用雙速電機；主軸軸承采用轉速高、剛性好、精度高的進口成組軸承，保證了主軸的工作精度。主軸傳動控制（C軸）具有CNC周向準停定位功能，可剛性攻絲，螺紋切削。主軸箱配有外冷功能，可選配刀具內冷功能。機床可選配不同容量的刀庫以擴大加工能力和范圍，能進行各種復雜零件的鉆、鏜、銑、鉸、剛性攻絲、切環形槽等多種工序加工；用攻絲刀桿可以加工螺紋?；剞D(zhuǎn)工作臺可任意位置精確定位，可進行工件一次裝夾多面加工；回轉工作臺可進行高精度調頭鏜加工。還可選配不同功能附件以增加機床的性能，擴大加工范圍。是重型機械、工程機械、機車車輛、礦山設備、大型電機、水輪機、汽輪機、船舶、鋼鐵、軍工等各類機械加工行業的箱體類、殼體類、機座類等零件加工必不可少的加工設備。
NBT6513數控臥式鏜銑加工中心，利用先進的機械設計理論及控制技術原理進行設計。所有的主要零部件，均利用熱對稱性原理設計，具有很高的靜態和動態穩定性。機床主要結構是：前、后床身為T(mén)形設計，對稱分布；立柱采用整體框式（門式）結構。因此，符合數控臥式鏜銑加工中心高穩定性和高加工精度的先決條件。
開發背景：
(1) 高效：N B T6513數控臥式鏜銑加工中心是一種功能優良、工藝范圍廣泛、生產效率高的先進設備。承載能力大（工作臺承載10噸）；X、Y、Z三軸快速：20m/min；主軸輸出最大扭矩：2212Nm；主軸轉速：2500rpm。
(2) 高強度、高剛性：整個床身設計精細而嚴謹；前、后床身為T(mén)形設計；主要零部件，均利用熱對稱性原理設計，具有很高的靜態和動態穩定性；立柱采用整體框式（門式）結構，具有最佳的熱對稱性；保證了高速度下的無震動加工。
(3) 高精度：X、Y、Z 三軸軸向通過絕對位置測量系統光柵尺進行測量，實現全閉環控制，W軸半閉環控制，保證了機床的高定位精度。回轉采用蝸輪與預加消隙的蝸桿副傳動，使用密封的圓光柵進行測量，保證了回轉工作臺360°任意分度的高精度，確保調頭鏜孔的精度要求，滿足整體加工的最高測量精度。定位精度P≤0.015，重復定位精度Ps≤0.005。
其改進或創新的關鍵點在哪里？
(1) 立柱采用整體框式（門式）結構。具有最佳的熱對稱性，機床精度穩定性好、抗振性強。
(2) 鏜桿運動（W軸）采用附加直線導軌導向。消除了滾珠絲桿旋轉帶動鏜桿直線運動（W軸）過程中產生的附加彎矩。保證鏜桿運動（W軸）精度。
(3) X軸運動采用滾珠絲桿螺母旋轉。減少了傳動鏈的運動慣量，提高了運動精度和運動速度。伺服電機功率降低，節約了能源。
(4) 前、后床身對接定位采用定位鍵定位。機床在安裝調試時定位速度快，定位精度高，通過定位鍵的定位，前、后床身對接剛性和穩定性好。
( 5 ) 主軸箱自行設計，傳動精度高。采用高精度齒輪的嚙合，采用液壓高低檔變檔，傳動平穩、噪聲小，傳遞扭矩大、成本低。
(6) 主軸箱平衡采用雙吊頂、雙平衡油缸。通過液壓和電氣的控制，解決了在鏜桿前、后運動（W軸）產生的主軸抬、低頭問題。
-
?
