SINEE深圳正弦電氣伺服產品應用于繞線機
一、設備說明：
凡是電器產品大多需要漆包銅線繞制成電感線圈，就需要用到繞線機。
例如：各種電動機，日光燈鎮流器，各種大小變壓器，電視機。收音機用的中周、電感線圈，行輸出變壓器(高壓包)，電子點火器、滅蚊器上的高壓線圈，喇叭，耳機，麥克風的音圈，各種電焊機等，這些里面的線圈都需要用繞線機來繞。
二、工藝要求：
要求伺服系統響應速度快、根據脈沖走的位置要準。
三、系統構成：
圖1 系統結構圖
其中控制系統是雷信控制卡，負責運動軌跡規劃、監視、程序教導等?？刂品绞綖槊}沖+方向。
驅動系統是伺服系統，響應上位機命令，負責繞線輪運動控制。伺服功率為1KW。
傳動機構是同步輪。（見圖2）

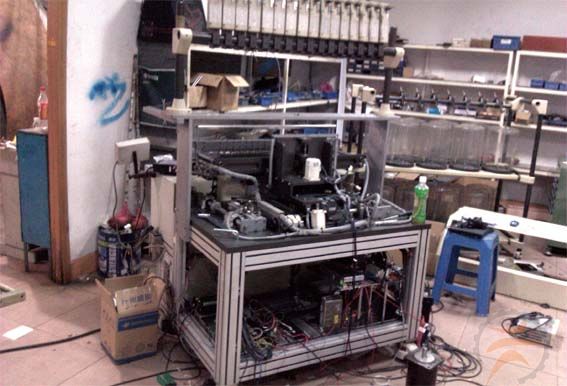

圖2 系統實物圖
四、系統工作原理：
伺服驅動器工作在位置模式，通過脈沖控制卡的脈沖輸出來控制伺服電機，方向信號控制電機的運轉方向。系統原理及接線圖如圖3所示。
圖3 系統原理接線圖

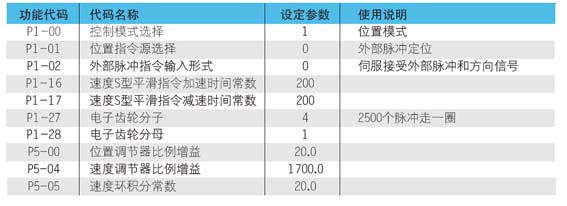

五、參數設定
