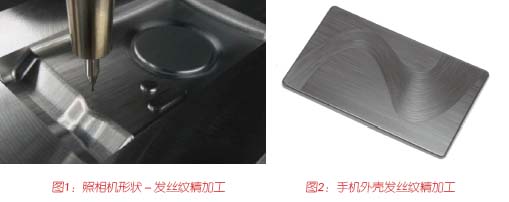

    我們先來看了解發絲紋(HairLine)切削精加工。什么是發絲紋(HairLine)加工，也就是在不銹鋼及鋁表面進行發絲(HairLine)加工。為使塑膠制品呈現金屬般質感、越來越多塑膠模具進行此種加工。發絲紋(HairLine)加工后的效果會使得產品更有質感，除掉霧面后、更能凸現出金屬的質感，而且由于呈現凹凸模樣刮傷、污垢變得較不明顯，指紋污垢等較不易附著在產品的表面。發絲紋(HairLine)加工通常用于日常生活中使用的物品，特別是手常接觸的物品。此前一般傳統形成發紋有三種方式：


◎ 由模具制作負責人對模具成形后的表面進行研磨加工，來形成發紋；

◎ 用藥劑腐蝕模具表面來雕刻圖樣；

◎ 成型時用轉印紙及噴漆，將轉印紙放在模具上、進行IMD成型，成型后在制品上噴漆。


    現在，通過配合牧野公司獨立研發的CAM軟件“FF/cam” 的選配功能可直接進行發紋處理，通過控制切削刀具的運動方向，即刀具的路徑來加工發紋。它首先確定最大切削量和維持這一切削的移動量上限等，再生成為隨機數，將其作為發紋處理刀具路徑。三維模型采用普通模型即可，無需對發紋的細小凹凸進行建模，操作上非常的簡單方便。


    如果在相同的三維模型下采用相同設定條件的話，可以加工出相同的發紋，因此可以用一模多穴模具實現完全相同的加工效果，另外即使在修理和更換模具之后，仍可實現與原模具一樣的效果。


    采用牧野的FF\cam軟件進行發絲紋（Hairline）精加工的成效非常顯著，具體表現為：


1. 不需要依賴作業員的操作技術。之前會因操作員的熟練度結果而有所不同，用切削加工的話,不管由誰來設定加工出來的結果是一致的；


2. 降低成本。不需噴漆及裝飾材料成本，塑膠可回收再利用。


    要達到良好的加工面質量要求，除了強大的FF/cam軟件之外，加工機床的配置同樣不容忽視，牧野的i系列加工中心機床有著良好的剛性和良好的主軸跳動精度，以及機器本身可以長時間穩定的加工精度特點，完全滿足加工的需求。


    接下來讓我們來探討立體的款式設計的加工。 首先我們來了解一下何為ST LCAM，STL是儲存多邊形模具數據的一種檔案格式。多邊形，是由計算機圖形學制出的三維圖形，在表現立體多邊形時使用的圖形。在應用于計算的時候，多用三角形。在用電腦編輯的立體圖形中，物體的表面被分割成多個微小的三角形，根據這種方法從各視點和環境出發進行計算并生成數據，最后描繪出圖形。隨著微小圖形的增加，圖形表面的精細程度也會增加，計算量也會增加，也會花費更多時間來計算。S T L（全稱為Stereo Lithography file）格式，原本是3D Systems公司RP（rapidprototyping）裝置用來開發三維模型的方式。1988年3D Systems公司最早的產品開始發售，同時也是RP裝置的先驅，之后的三維產品開發業都采用RP裝置和STL格式編輯，同時也據此制定了此業界內的標準。


    STL的應用范圍很廣，隨著STL的廣泛利用，使用這種數據構造中的問題點也變得明顯。S T L被指出的問題點有兩個方面，精度和圖形量。S T L是由三角形組成的，每個三角形都有自己的坐標。因此，實際上有必要存儲各個定點的坐標情況和其之間的倍數。為了使三維模型的表面精度更好，三角形會更小，同時圖形的數量也會更多。我們可看到的坐標數據則是ASCII測試數據和二進制數據。大多的多邊形數據的表現形式不需要文字，而是用二進制數據表示。有效的利用STL數據，一般的CAD 無法呈現的形狀，S T L數據都可以做到，而且即使是大容量的數據也沒有問題，牧野的FF\cam軟件的選配功能STLCAM可快速處理8GB大容量的數據，在這樣的背景下，利用更大容量的S T L的市場將會被擴大。目前，為了精度更好的大容量的的S T L存儲格式幾乎沒有占領很大市場，在實際應用中由于表面的拉伸會使精度降低，因此抑制了此方法的使用。在實際的應用場合里，也可能未必需要精度太高，高精度產品浪費時間更久。

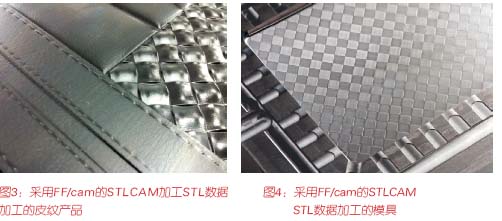

    之前，進行STL文件數據的處理相當?shù)穆闊?，需要將S T L數據經多次轉換，數據轉換耗費大量時間，而且無法忠實呈現原設計圖形。而采用牧野的FF/cam軟件選配功能STLCAM可以將S T L文件導入該軟件中，直接進行刀路軌跡編輯，然后將編輯完成的NC程序數據上傳至機床，在機床上直接進行加工即可（如圖五玫瑰花紋加工）。這種加工方式可忠實呈現原設計圖形，省卻手工精修時間，實現了無需拋光加工，更快的進行完成交貨期。要達到這些要求，必須滿足兩個條件:第一，要有高質感的加工數據，即加工程序。牧野的STLCAM軟件可簡單的做出高質感的加工路徑；第二，需要能忠實呈現原數據的高精度的加工設備，采用牧野的高規格的加工中心機床，即高精度主軸，高性能的控制系統。


    S TL在市場上的應用領域，主要是比如：渦輪的修補、頭飾、頭盔、聚乙烯塑料瓶、自動車機身、手槍、人造器官、褶皺加工、模型、各種量具、彫刻、仿制國寶、立體繪畫、花樣滑冰用具等等。
