2D輪廓銑切

發布時間：2012-06-11 來源：機電商情網

【大中小】

針對2D輪廓，EdgeCAM提供了輪廓銑切的加工方法，無論是封閉或是開放的輪廓線都可以作為加工的引導線。

在CAD模式下建立加工輪廓線或?qū)肓慵Ｐ偷妮喞€后，進入加工模式并選擇加工用的刀具，然后在主菜單中選擇2D Profile命令，或在工具條中點擊圖標

命令：主菜單->Mill Cycles->2D Profile

操作步驟：
1．點擊圖標或在菜單中選擇2D Profile。
2．在對話框中輸入相關參數，然后按“ok”鍵確認。
3．用鼠標左鍵單擊需要加工的輪廓線,可連續選擇多個連續的輪廓線(雙擊鼠標左鍵可自動鏈接多個首尾相連的輪廓線)，按右鍵結束選擇，然后系統會提示選定起始點、終點及加工方向。
4、如果系統提示的起始點、終點及加工方向不適合加工需要，可以重新指定或調整。完成下面模型的外輪廓加工

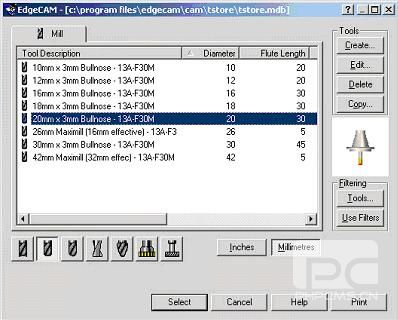

模型文件：EdgeCAM安裝目錄下的cam\Example\basic milling\ roughing external boss.ppf （刪除已經存在的刀具路徑，按照下面的過程重新生成刀具路徑）選擇刀具。這里通過刀具庫選擇刀具。打開刀具庫命令：主菜單->Tooling->Tool Store

選擇直徑20mm，底角半徑為3mm,刃長為30mm的立銑刀

加入刀補語句

命令：主菜單->Tooling->Radius Compensation

設置參數如下

選擇加工方法并設置加工參數如下：

命令：主菜單->Mill Cycles->2D Profile

選擇加工輪廓線

用鼠標左鍵在圖形工作區中捕捉輪廓線，將鼠標置于目標輪廓線上，按鍵盤上的Tab鍵，可以切換元素，直到目標元素被選中（高亮顯示）。然后可以雙擊鼠標左鍵，與該段直線相連的所有鏈接輪廓線將被自動選中。*也可以將毛坯層關閉方便選擇輪廓線。

選中輪廓先后按鼠標右鍵或回車鍵確認

此時，在輪廓線的某個端點上，出現一個黃色箭頭，此箭頭代表了加工的起點，用鼠標左鍵在已顯示的紅色端點上點擊，可以改變起點的位置。將起點調整至圖6-38所示的位置上，然后按鼠標的右鍵或回車鍵確認

確認后，出現一個黃色的五星表示加工的終點，這時可以點擊該五星或箭頭使其激活，然后拖動鼠標，改變起點和終點的位置；若改變它們，生成的加工路徑就是沿著輪廓線從起點到終點。這里我們不改變起點和終點位置（默認時它們是重合的），直接按鼠標右鍵或回車鍵確定，表示我們要加工整個輪廓。

生成刀具路徑如下

完成以上操作并確定后，即可生成刀具路徑如下:
